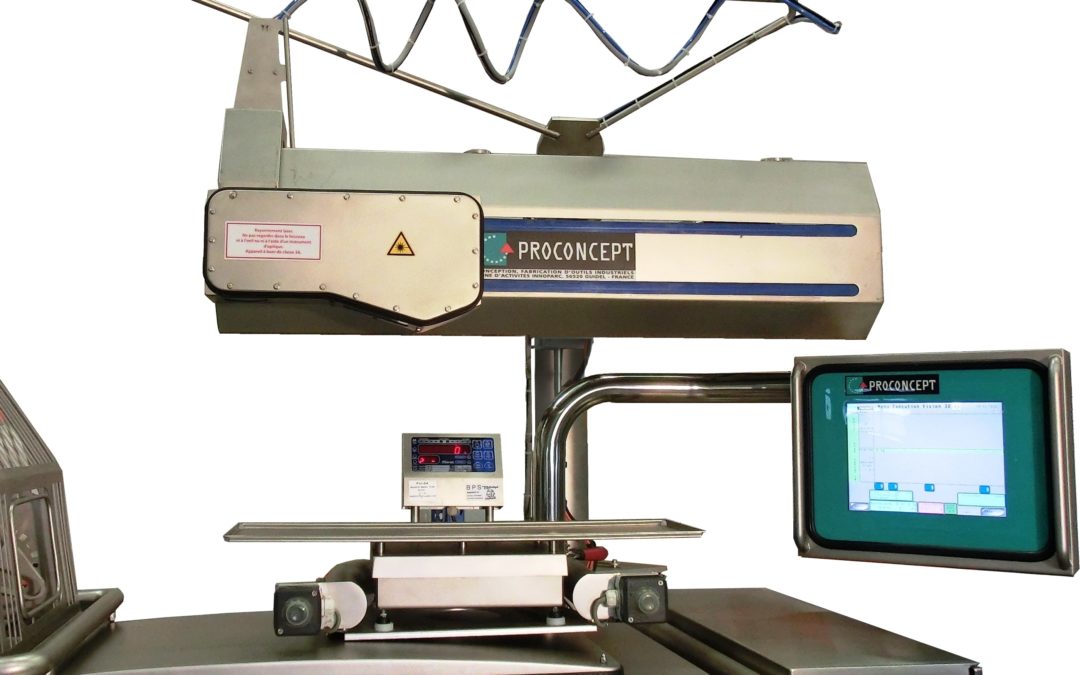

Module de vision 3D
Le module de vision 3D a été développé pour optimiser les performances et simplifier le pilotage du TN200 V364.
Il peut être ajouté sur tout trancheur TN200 V364, même déjà implanté.
Selon l’ancienneté de ce dernier, une mise à jour des composants peut s’avérer nécessaire.
Relié au trancheur TN200 V364, le module de vision 3D permet :
De ne plus avoir à créer ou mettre à jour la bibliothèque des différents programmes de tranchage.
D’accroître le pourcentage obtenu de tranches dans la cible.

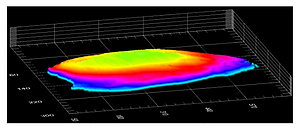

La forme spécifique de chaque filet est caractérisée par un scan réalisé par la translation du boitier qui intégre la caméra et le laser.
Caractéristiques techniques
Construction : acier inoxdable
Poids : 300 Kg
Dimensions : L 1928 x l 960 x h 2533 mm
Alimentation : 3 x 400 V – 50 Hz – Neutre – Terre
Puissance : 0.5 kW
Circuit de commande : 24 V CC
Spécifications
Température des filets : -8°C/-12°C ( cas du saumon fumé d’élevage varie avec le taux de matière grasse)
Classification laser : laser de classe 2
Scan complet du plateau: 4.2 secondes
Angle de coupe : 6° – 38°

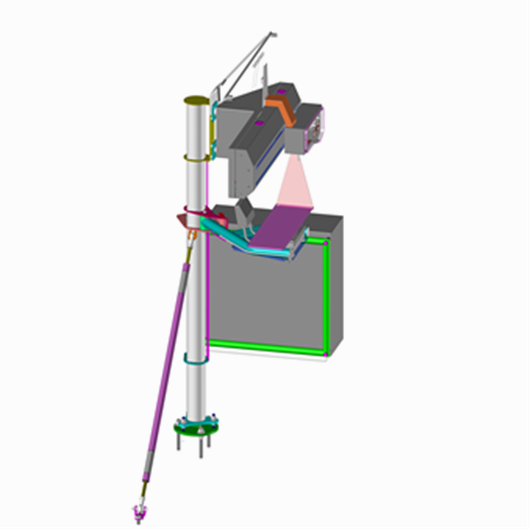

Visuel module vision 3D

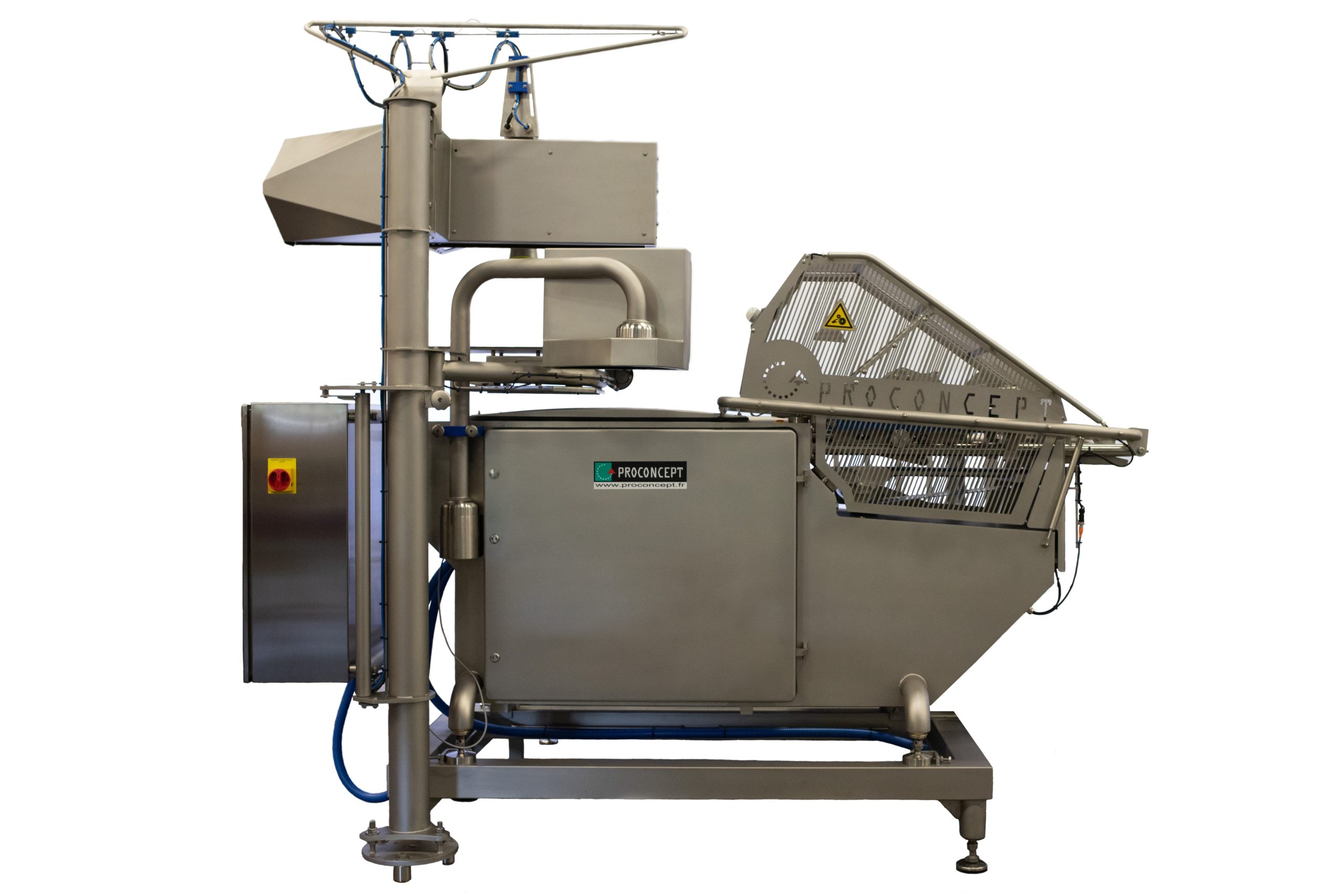

Trancheur TN200
Ce scan est réalisé, en même temps que la pesée, en temps masqué pendant le tranchage du filet précédent.
Le poids de chaque filet ainsi que sa forme sont pris en compte par le système de calcul pour aboutir à un programme de tranchage (angles et épaisseurs) adapté aux spécifications du produit fini préalablement renseignées (poids cible des tranches et épaisseurs cibles des tranches).
La gestion de l’ensemble des programmes de tranchage élaborés pour chaque type de matière première et pour chaque produit fini (création des programmes, mises à jour,…) est ainsi remplacée par une simple bibliothèque des produits finis avec leurs spécifications.
Le module de vision 3D est piloté via l’écran tactile du trancheur TN 200 V364.
Le module de vision 3D est généralement installé dans le cadre d’un fonctionnement en ligne complète avec un module de mise en lot DDV 400.
Dans la même catégorie
5-Solution complètes
Solution complètesPROCONCEPT réalise une prestation technique qui prend en compte toutes les étapes d’un process. La solution est spécifiquement étudiée et adaptée aux exigences particulières de l’industriel.PROCONCEPT fournit une solution complète clé en main. Au...
7-Machines spéciales
Machines spécialesPROCONCEPT étudie, conçoit et réalise les machines spéciales adaptées à vos besoins spécifiques. Son expérience dans le secteur de la machine spéciale et dans le secteur des IAA confère à PROCONCEPT de réelles compétences pour vous proposer des...
6-Equipements de transitique
Equipements de transitiquePROCONCEPT vous propose de réaliser les différents convoyeurs et postes de travail qui vous permettront d’optimiser vos performances : Réduction du nombre de postes Accroissement de la productivité Amélioration de l'ergonomie Diminution des...
2-Module DDV400
Module DDV400Positionné après le trancheur, au sein d'une ligne automatisée, le module de mise en lot DDV400 permet de produire des UVC :• Avec une disposition programmée des tranches • En poids fixe ou variable • Avec un nombre de tranches fixe ou variableDe...

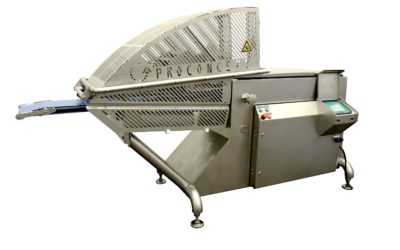

3-Trancheur TCM300A
Trancheur TCM300APROCONCEPT a conçu spécifiquement le trancheur TCM 300A pour les entreprises qui réalisent un conditionnement manuel des tranches et souhaitent obtenir de trés bonnes performances de qualité de tranchage et de productivité. Le trancheur TCM 300A...

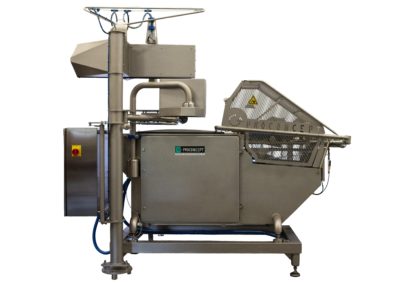

1-Trancheur TN200
